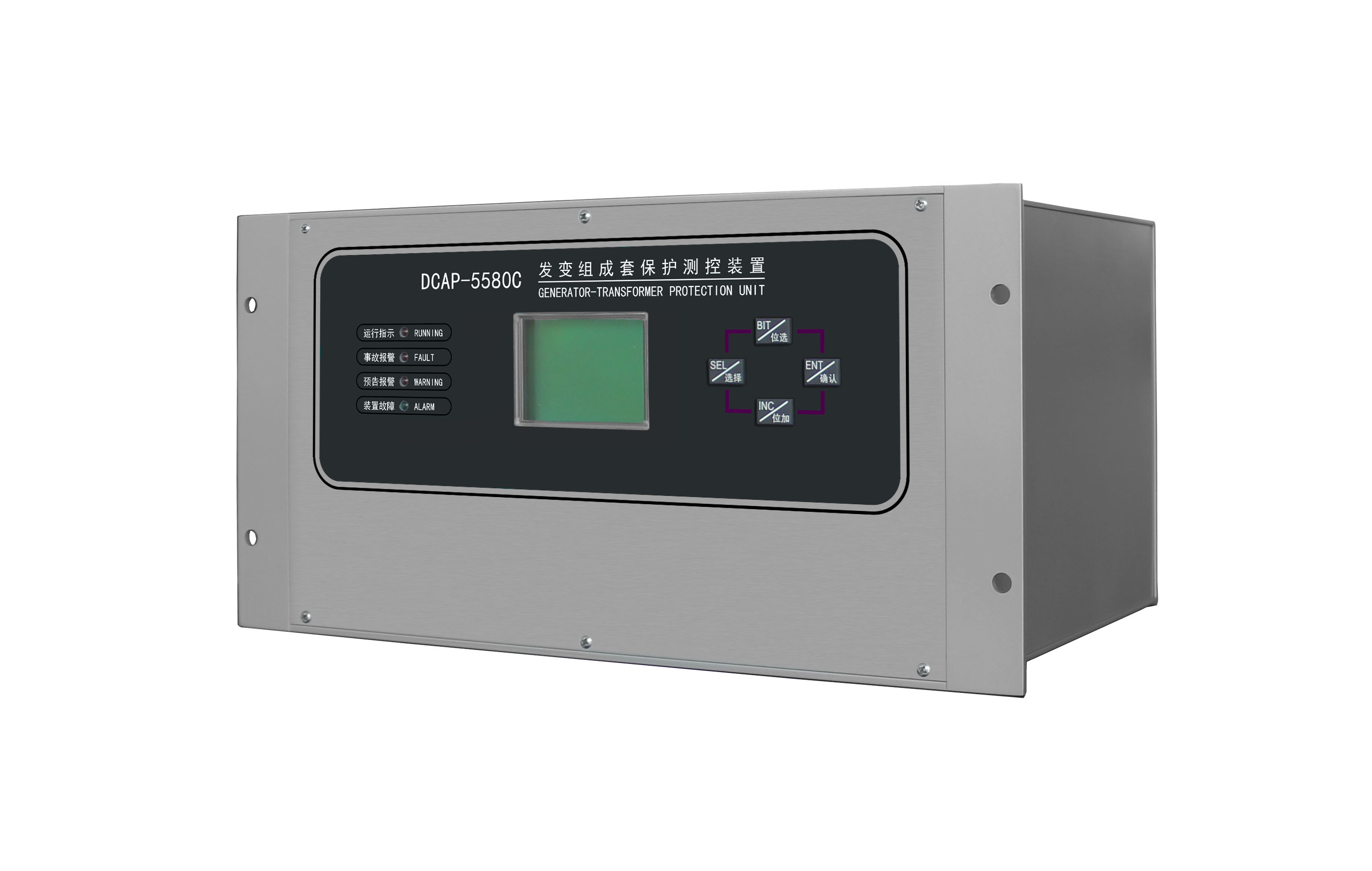

DCAP-5580C 发电机变压器组成套监控保护装置（V2.2）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，该装置主要用于发电机变压器组的保护控制，采用集中成套保护设计方式，便于组屏安装。

   该装置带有4套保护定值，以适应不同运行方式的切换，可以通过装置定值切换菜单或者后台监控计算机远程切换。

说明：测量回路可以分为3种接线方式。

方式1（发变组保护）：

n Ua、Ub和Uc接发电机机端电压，3U0接发电机机端电压。

n MIa和MIc接发电机机端电流。

方式2（发变组保护）：

n Ua、Ub和Uc接主变高压侧电压，3U0接发电机机端电压。

n MIa和MIc接主变高压侧电流。

方式3（发电机保护）

n Ua、Ub和Uc接发电机机端电压，3U0接发电机机端电压。

n MIa和MIc接发电机机端电流。

2.主要功能

(1) 继电保护功能：

n 发变组电流差动速断保护

n 发变组电流差动保护（采用二次谐波制动和比率制动原理）

n 变压器三段过流保护（可受复合电压判据和方向判据控制）

n 变压器两段零序过流保护（采用计算值3TI0）

n 发电机三段过流保护（可受复合电压判据控制）

n 发电机低压记忆过流保护

n 发电机低电压保护

n 发电机过电压保护

n 发电机两段零序过流保护（采用计算值3GI0）

n 发电机零序过流报警（采用测量值3I0）

n 发电机零序过压保护

n 发电机失磁保护

n 变压器过负荷保护

n 发电机过负荷保护

n 发电机负序过流保护

n 发电机逆功率过流保护

n 发电机低频保护

n 发电机高频保护

n 发电机解列保护

n 断路器失灵保护

n 发电机转子一点接地保护

n 发电机转子两点接地保护

n 差动TA断线报警

n TV断线报警

n TA断线报警

n 控制回路断线报警

n 四路非电量控制（联跳一、联跳二、联跳三、联跳四）

n 单相接地报警功能

(2) 装置失电告警功能。

(3) 具有故障录波功能，最长可录波20s。

(4) 对时功能：主机软件对时、脉冲对时或B码对时（可选）。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有RS-485总线通信口和以太网通信口。
